統合環境制御盤 House NAVI ADVANCE(ハウスナビ・アドバンス)

紹介動画

ハウスの栽培管理を自動化できる!
統合環境制御盤「ハウスナビ・アドバンス」

こんな方におすすめ

・統合環境制御で収量・品質アップを図りたい方。
・機械に出来ることは自動化をして、効率化を図りたい方。
・今使っているハウスに環境制御を導入したい方。(巻上げ換気式対応)
・パソコンは苦手だが統合環境制御を導入したい方。

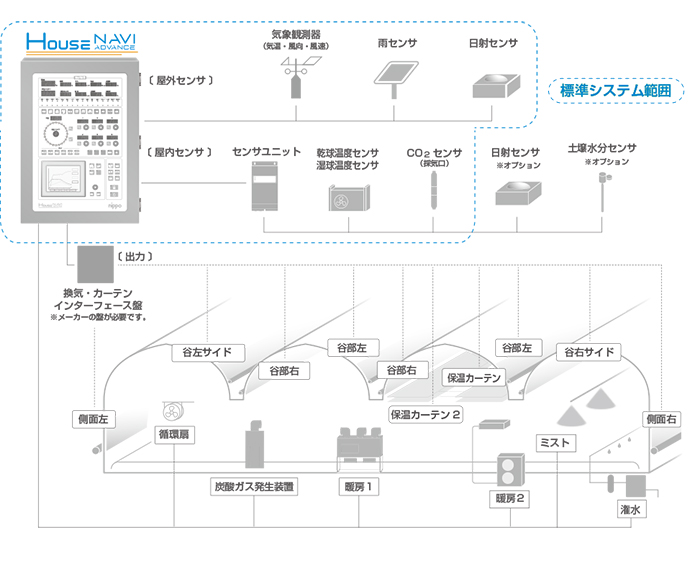

商品の使用例

特長

①操作のしやすいタッチキー&ツマミ

ハウスナビは簡単・見やすい!

本体の設定はすべて制御盤のタッチキー(押しボタン式)とツマミで調整することが出来るので、覚えやすく、どなたでも簡単に操作出来ます。パソコンを開かなくても操作パネルでハウスの様子を確認することができます。
もっと細かく、オリジナルの設定がしたい方もご安心ください。タッチパネル操作で細かな「こだわり設定」もできます。( ※設定ガイド機能付)



②過去のデータをワンタッチでグラフ表示

見たい画面を選んで分析!

・代表的な環境データグラフ
(温度・湿度・飽差・炭酸ガス・・・等)
・温度制御データグラフ
・飽差制御データグラフ

★POINT★

過去3日分(今日・昨日・一昨日)のグラフをワンタッチで確認することが出来ます。



③ハウスの外環境をうまく利用した環境制御

換気式飽差コントロール

植物の蒸発による水分によって飽差をコントロールします。ミストによるコントロールも出来ます。

①飽差を見ながら開度を調整

②風向で左右入替え

③風の強さにより開度を調整

④温度が上がり過ぎた場合は、開けて温度を下げる



スカシ換気コントロール

ハウス内外の温度を見ながら少しだけ窓を開けてハウス内の湿度を逃します。



④ハウスの環境をモニタ&データ収集

ハウスナビ・アドバンスで測定したデータした環境データと、機器の動作状況をパソコンでモニタ、記録することが出来ます。



⑤離れた場所からハウス内環境をモニタリング&遠隔操作

クラウドサービスを使えば、離れた場所からパソコンやスマートフォンやタブレットでハウス内環境をモニタリング操作・管理することができます。
※ご利用にはインターネットに接続された端末が必要です。


▶クラウドサービス「EyeFarm Cloud」のページはこちら

商品概要

統合環境制御は、今までバラバラだった換気・暖房・カーテン・炭酸ガス施用などを相互に連携させ、ムダが無くバランスのとれた環境づくりを行います。

仕様

名称 統合環境制御盤 House NAVI ADVANCE
電源電圧 AC100V/200V どちらかを指定 50/60Hz
制御項目 換気窓(巻上げ式・スイング式)/遮光カーテン/保温カーテン/側窓/暖房/ヒートポンプ/循環扇/炭酸ガス/飽差(ミスト+換気)/潅水(日射比例 他)/電照/シャッター/冷却/除湿/換気扇
※換気窓の制御には駆動用インターフェース盤が必要となります。
表示 換気(8) 巻き上げ式/スイング式切替
天窓左(開・閉)/天窓右(開・閉)×3組(センサ増設により最大3系統)
側窓左(開・閉)/側窓右(開・閉)
カーテン() 遮光(開・閉)/保温(開・閉)
暖房(3) 加温器1/加温器2/ヒートポンプ(DC出力)
循環扇(1) 循環扇
炭酸ガス(1) 炭酸ガス発生装置
潅水(1) 潅水装置
警報(1) 警報
その他拡張出力8点〔暖房1/暖房2/循環扇/CO₂/加湿/潅水1/潅水2/換気扇/HP1/冷却/除湿/EC/しゃ光(開・閉)/保温(開・閉)/側窓左(開・閉)/側窓右(開・閉)/残圧抜き弁/局所扇/シャッター/タイマ1/タイマ2/電照/HP2/HP3/暖房3/送風1/送風2/送風3の中より選択して割付け〕
測定項目 ハウス内 温度/飽差/湿度/CO₂濃度/土壌水分(オプション)/内張上温度(オプション)/予備温度(オプション)
※温度センサは3系統まで増設可
ハウス外 温度/湿度/風向/風速(気象観測器)/雨/日射
データ収集
①②どちらか一方
①クラウドサービス「EyeFarm Cloud」を利用したデータ収集。
※別途サービスへの加入が必要です。(別売の通信ボックスが必要です。)
※「モニタリングプラン」「モニタリング&遠隔操作プラン」のご利用が可能です。

②ハウス環境モニタソフト「EyeFARM」を使ったデータ収集。(制御盤とパソコンを通信ケーブルで接続。)
※別売の通信用変換器RS485-USBが必要です。また、パソコンはご準備ください。(パソコンの推奨動作条件はEye-FARMカタログを参照ください。)
警報通報 クラウドサービスの通報機能の利用を推奨。
設置方法 壁掛け方式(屋内用)
質量 約16.5kg
納入範囲 制御盤本体 1台/センサユニット※ 1つ/雨センサ 1つ/気象観測器 1つ/日射センサ 1つ/乾湿球温度センサ用ボックス 1つ
※CO₂センサはセンサユニットに内蔵

●日本製

※製品改良のため、仕様の一部を予告なく変更することがあります。また、製品の色調は実物とは異なる場合もありますので、予めご了承下さい。

外形寸法・取付寸法

カタログ/取扱説明動画

導入事例~お客様の声~

埼玉県 ミニトマト生産者 井上さん
