NRシリーズ

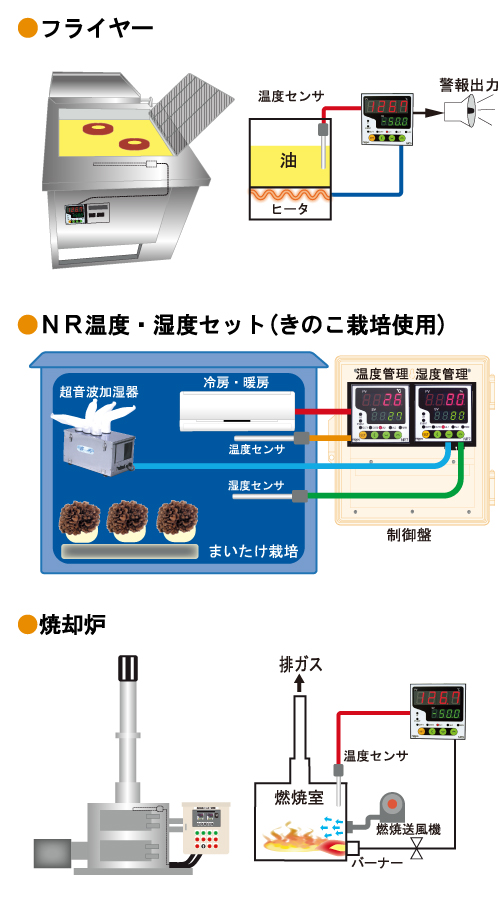

製品の使用例

製品使用例 製品使用例

特長

弊社のおすすめ商品のひとつNRシリーズは、大きく見やすい7SEG LEDを採用しオートチューニング/セルフチューニングつきPID制御、パラメータ切り替えによるマルチ入力、通信機能搭載と多彩な機能を備え、またサイズ4種類、色2種類などお客様に合った使い方で選べます。他に汎用基板型NRBもございます。

概要

  • 見やすい表示
測定値(PV)赤と設定値(SV)緑の明るい4桁表示です

  • フリー電源
  • AC100~240Vで使用出来ます。

  • フリースパン
  • スケーリング機能で温度範囲を自由に設定出来ます。

  • マルチ入力
  • ソフト切り替えにより熱電対、Pt100、電流、電圧の入力が可能。

  • 設定が簡単
  • 4つのキーで簡単操作

  • 小型です
  • 48角 72角は盤内寸法76mmで制御盤サイズを小さくできます。

  • 豊富な警報機能
  • 独立2点温度警報の他に制御ループ断線警報

  • 表面シートの色が選べます
  • 制御盤の色、お好みに合わせて表面シートの色が選べます。

    仕様

    型式
    外形寸法
    NR2
    48×96×100mm
    NR4
    48×48× 76mm
    NR7
    72×72× 76mm
    NR9
    96×96×100mm
    電源電圧 AC100V~240V 50 / 60Hz
    電源電圧変動範囲 電源電圧の85~110%
    消費電力 約10VA(AC100V)~15VA(AC240V)
    入力及び指示精度
    • 熱電対:K, J, T, E, R, S, B
    • R, S, B以外:表示値の(±0.3%又は±2℃の大きい方)±1digit以下
    • R, S:表示値の(±0.3%または±3℃の大きい方)±1digit以下
    • B:0~400℃ 表示範囲の±5%±1digit以下
    上記以外
    • 表示値の(±0.3%又は±3℃の大きい方)±1digit以下(基準接点補償器の誤 差を含まず)
    • 白銀測温抵抗体:Pt100表示値の(±0.3%又は±0.8℃の大きい方)±1digit以下
    • 電圧:DC1~5V / DC0~5V電流:DC4~20mA / DC0~20mA表示範囲の±0.3%±1digit以下
    主制御出力
    • リレー接点出力:AC250V 3A(抵抗負荷)
    • 電圧パルス出力:DC0 / 12V ±15%(負荷抵抗 600Ω以上)
    • 電流出力:DC4~20mA(負荷抵抗 500Ω以下)
    副制御出力
    • リレー接点出力:AC250V 1A(抵抗負荷)
    • 電圧パルス出力:DC0 / 12V ±15%(負荷抵抗 600Ω以上)
    警報出力 リレー接点出力:AC250V 1A(抵抗負荷)
    表示方式 デジタル表示(LED) 測定値(PV):赤  設定値(SV):緑
    周囲温度 使用時:-10~50℃ 保存時:-25~65℃
    周囲湿度 35~85%RH以下(結露しない事)
    設置環境 設置カテゴリII、汚染度2(IEC61010-1による) ウォームアップ30分以上
    制御出力リレー寿命 機械的:1000万回以上 電気的:10万回以上
    警報出力寿命 機械的:500万回以上 電気的:10万回以上
    データバックアップ あり

    外形寸法・取付寸法(本体部)

    外形寸法 ・ パネルカット
