ヒートシンクとは？放熱の仕組み・選び方・取り付け方まで基板の熱対策を徹底解説

2026/03/25

コラム

基板の故障や性能低下を防ぐうえで、熱対策は欠かせません。なかでもヒートシンクは、CPUやGPU、SSD、メモリ、通信機器のSoCなどの発熱部品から熱を効率よく周囲へ逃がすために使われる代表的な放熱部品です。発熱部品の温度が上がりすぎると、性能低下や誤作動、寿命低下につながるため、基板設計では放熱の仕組みを理解したうえで適切な対策を講じる必要があります。

今回は、ヒートシンクの仕組みと原理、素材や熱抵抗の見方、取り付け方まで、わかりやすく解説します。

ヒートシンクとは？基板の熱対策に欠かせない放熱部品の仕組み

まず始めに、ヒートシンクの役割、放熱の仕組み、どのような場面で必要になるのかを解説します。

ヒートシンクとは

基板の熱対策では、発熱を抑えることに加えて発生した熱を効率よく外部へ逃がす設計が重要です。ヒートシンクは、そのための基本となる放熱部品です。

発熱部品から熱を受け取り、その熱を広い面積へ拡散して周囲へ逃がします。
そのためには、まずどの部品でどれだけの熱が発生しているかを把握することが重要です。発熱量の大きい部品から優先的にヒートシンクを適用し、必要に応じてクーラーやファンと組み合わせて対策します。

ヒートシンクの役割り

電子部品は温度が上がりすぎると、性能低下や誤作動、寿命低下を招きます。そのため、基板設計では、熱を発生させにくい回路設計や部品選定だけでなく、発生した熱を効率よく逃がす仕組みづくりが重要です。ヒートシンクを使うことで、発熱部品の表面積を実質的に大きくし、熱を外へ移しやすくすることで放熱効果を高めます。

特にCPUやGPU、グラフィックボードのように消費電力が大きい部品では、ヒートシンクが熱対策の基本部品として用いられています。さらに、基板に実装される電源回路や通信モジュール、SSD、メモリ、ルーター内部の発熱部品などでも、温度上昇を抑える目的で採用されています。

放熱の仕組みと原理

ヒートシンクの仕組みは、主に熱伝導・熱対流・熱放射によって成り立っています。

(1)熱伝導：半導体パッケージや部品表面に発生した熱が接触面を通じてヒートシンクへ伝わります。
(2)熱対流：ヒートシンク内部で熱が広がり、フィンなどの表面から周囲の空気へ移動します。
(3)熱放射：表面処理や温度条件によっては、赤外線による放熱である放射も寄与します。

こうした熱の移動によって、部品内部に熱がこもるのを防ぎます。

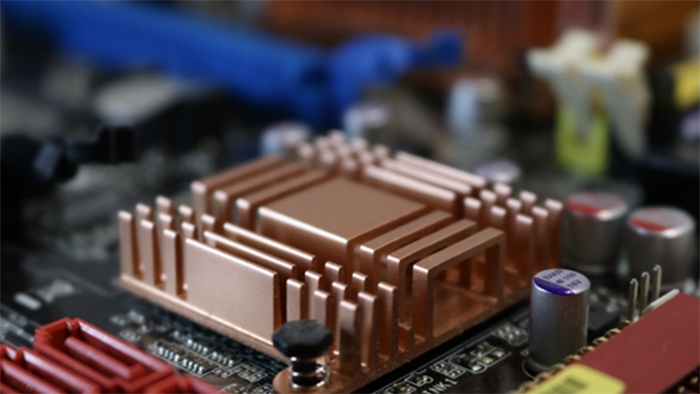

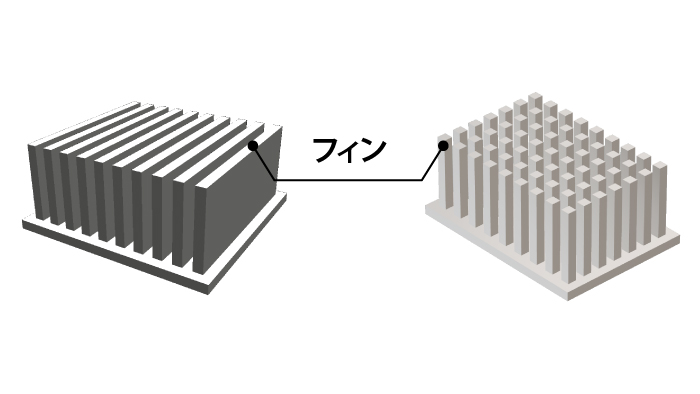

ヒートシンクにフィン形状が多く使われるのは、空気に触れる面積を増やし、放熱しやすくするためです。ファンを組み合わせたクーラーでは空気の流れが強まり、自然空冷よりも高い放熱効果が得られます。
水冷も液体を用いて熱を移動させる方式ですが、発熱部品から熱を受け取り外部へ逃がすという点では、空冷と同じ原理です。

ヒートシンクが必要になる場面

ヒートシンクが必要になるのは、自然放熱だけでは十分に温度を下げられない場面です。
例えば、CPUやGPU、グラフィックボードのような高発熱部品では、ヒートシンクとクーラーを組み合わせた構成が一般的です。さらに高速動作するSSD、発熱しやすいメモリ、通信負荷が高いルーター、限られた内部空間で熱がこもりやすい小型機器でもヒートシンクの重要性は高まっています。

近年では薄型機器や小型機器でも高性能化が進んでおり、限られたスペースの中で効率よく熱対策を行う必要があります。そのため大型ヒートシンクで放熱面積を確保する方法だけでなく、薄型や小型の形状を使い分けながら熱源に応じた設計を行うことが重要です。

ヒートシンクは、後から付け方だけを検討する部品ではありません。
発熱量、搭載スペース、必要な放熱効果、周辺部品との距離や風の通り道まで含めて設計段階から決めるべき熱対策部品です。故障を防ぐためには、基板全体の熱の流れを見ながら適切な放熱設計を行うことが欠かせません。

ヒートシンクの選び方｜素材・形状・熱抵抗をどう見るべきか

次に、ヒートシンクを選定する際に確認したい素材、形状、熱抵抗の見方を解説します。
ヒートシンクは見た目だけで性能を判断しにくいため、選定時の基準を整理しておくことが重要です。

ここでは「素材・形状・熱抵抗」の3つに分けて整理します。

ヒートシンクの主な素材と特徴

ヒートシンクの代表的な素材は、アルミニウムと銅です。

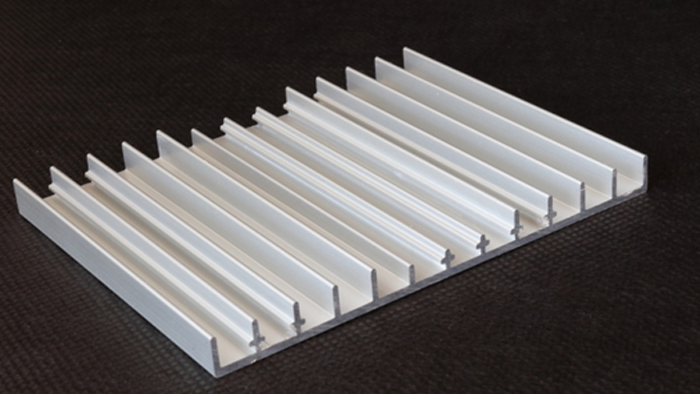

アルミニウムは軽量で加工しやすくコストも抑えやすいため、幅広い電子機器で採用されています。押出成形によって多様な形状を作りやすい点も特徴です。

一方、銅はアルミニウムより熱伝導率が高く、熱を素早く広げやすい素材です。ただし重量があり、価格も高くなりやすいため、高い放熱性能が必要な用途で使い分けられています。多くの基板用途では、重量とコストのバランスがよいアルミ系ヒートシンクが主流です。

素材を選ぶ際は、熱伝導率だけで判断しないことも大切です。
実際の放熱性能は、素材そのものに加えてベース厚みやフィン形状、表面積、周囲の風量によって大きく変わります。熱伝導率の高い銅を使っても、形状や気流条件が合っていなければ期待した効果は得にくくなります。アルミであっても、形状設計が適切であれば十分な放熱性能を確保できるケースは多くあります。

つまり、基板の熱対策では素材単体ではなく、熱の通り道全体で評価する視点が欠かせないのです。

大型・薄型・小型など形状の違い

ヒートシンクの形状は、放熱面積と搭載スペースの両立を考えて選びます。

・大型

表面積を確保しやすく、自然空冷でも放熱しやすい点が利点です。ただし、基板スペースを多く必要とし、重量増加にもつながります。

・薄型

高さ制限の厳しい機器に向いており、スマホ周辺機器や薄型筐体、1U機器などで採用されます。

・小型

搭載自由度が高い反面、表面積が限られるため、気流の確保や他の熱対策と組み合わせが必要になる場合があります。

フィンの形状や間隔も放熱性能に影響します。特に自然空冷では、空気が流れやすいフィン間隔を確保することが重要です。フィン同士が近すぎると空気の流れが妨げられ、放熱性能が低下する可能性があります。

設計においては、ファンを使用する場合とファンレスの場合で最適な形状が異なります。高さ制限がある場合は薄型、高密度実装で発熱が大きい場合は熱拡散性を重視した形状が有効です。

CPUやGPU、SSD、ルーター、メモリなど、用途によって必要な形状は異なるため、外形寸法だけでなく空気の流れも考慮して選定します。

熱抵抗をもとに選定するポイント

ヒートシンク選定で重要になる指標が熱抵抗θです。
熱抵抗とは、熱の伝わりにくさを示す指標で、次の式で表されます。

熱抵抗 θ［K/W］＝温度差 ΔT ÷ 消費電力 P

熱抵抗は、熱の流れにくさを示す値で、単位は一般にK/Wで表されます。数値が小さいほど熱が伝わりやすく、放熱しやすいことを意味します。

熱設計では、部品の許容接合温度、周囲温度、消費電力から必要な熱抵抗を算出し、その条件を満たすヒートシンクを選定します。発熱量が大きいほど、また使用環境温度が高いほど、より低い熱抵抗のヒートシンクが必要です。

ただし、見るべき熱抵抗はヒートシンク単体だけではありません。
TIM（Thermal Interface Material：熱伝導材）による接触熱抵抗の低減、基板の銅箔パターンによる熱拡散、周囲の流速や風量まで含めて評価する必要があります。

ジャンクションからケース、ケースからヒートシンク、ヒートシンクから周囲空気まで、複数の熱抵抗が直列に存在します。そのため、取り付け面の平滑性が低い場合や、熱伝導材の選定が適切でない場合には、接触部の熱抵抗が増えて放熱性能が下がります。
※熱伝導グリスや熱伝導シートは、接触面の微細な隙間を埋めて熱を伝えやすくするために使われます。

また、基板の熱対策はヒートシンクだけで完結するものではありません。
銅箔面積、サーマルビア、部品配置、気流設計を組み合わせることで、必要な熱抵抗を満たしやすくなります。発熱量の大きいCPUやGPUでは、クーラーや水冷を含むシステム全体で熱を処理する設計が一般的です。一方、SSDや小型通信機器では、限られたスペースの中で熱を分散させる設計とあわせて、薄型・小型ヒートシンクを適切に使い分けることが求められます。

選定の第一歩は、発熱量と許容温度を数値で整理し、それに対して必要な熱抵抗を明確にすることです。

ヒートシンクの取り付け方｜効果を高める実装時の注意点

ヒートシンクは、選び方だけでなく「付け方」によっても放熱効果が大きく変わります。
適切に選定しても、実装方法が不適切だと十分な放熱効果が得られません。

ヒートシンクの付け方で重要なのは、発熱部品との接触面をできるだけ密着させることです。接触面に隙間があると、空気層ができて熱が伝わりにくくなります。

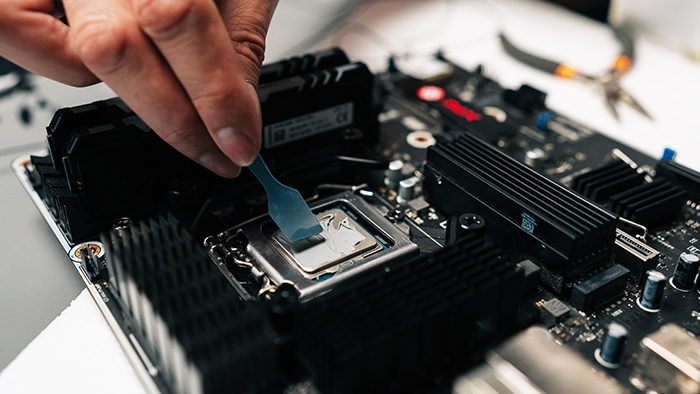

この問題を補うために使うのが、熱伝導グリス、熱伝導シート、接着タイプの熱伝導材です。これらは表面の微細な凹凸を埋め、熱を伝えやすくする役割を持ちます。

ヒートシンクの取り付け方法

ヒートシンクの取り付け方法には、クリップ固定、ねじ固定、接着固定などがあります。
CPUやGPU用のクーラーでは、一定の圧力で安定して密着させやすいねじ固定や専用ブラケット方式が多く使われます。
一方、小型のSSDやメモリ、通信モジュール向けでは、スペースの制約から熱伝導シート付きの簡易ヒートシンクが用いられることもあります。ただし、接着方式はメンテナンス性や交換性に影響するため、開発段階で保守性も含めて検討が必要です。

実装時の注意点

熱伝導材を選ぶ際は、熱伝導率の数値だけでなく、厚み、圧縮性、絶縁性も確認したいところです。
例えば、部品の高さにばらつきがある場合は、ある程度追従性のあるシート材が使いやすくなります。
一方、より低い熱抵抗を求めるのであれば、薄く塗布したグリスの方が有利になることもあります。取り付け圧や接触面の平滑性まで含めて確認することが重要です。

【用途別】CPU・GPU・SSD・通信機器の熱対策例

用途によって、ヒートシンクに求められる条件は異なります。

●CPU・GPUの熱対策

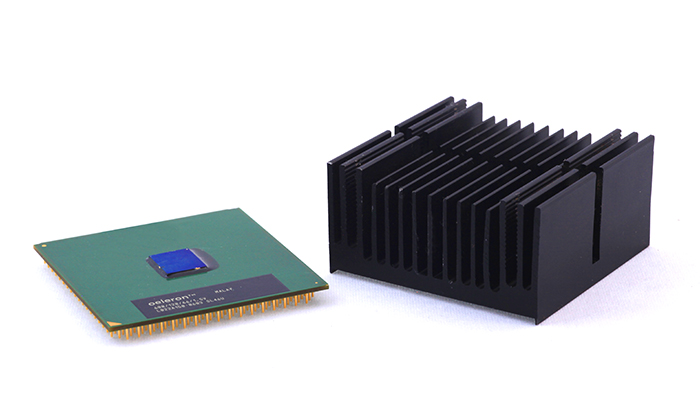

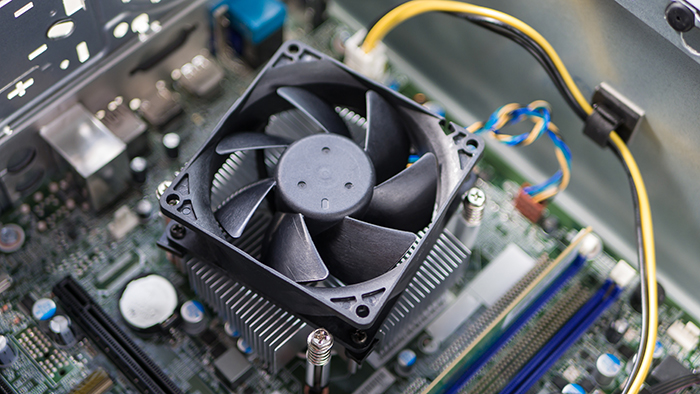

CPUやGPU、グラボでは発熱量が大きいため、ヒートシンク単体ではなくファン付きクーラーや水冷と組み合わせた構成が一般的です。
こうした用途では、ベース部で熱を受けて、フィンへ広げ、空気や冷却液で外へ運ぶ仕組みになっています。
高性能機器ほどヒートシンクの素材、熱抵抗、気流設計の重要性が高まります。

●SSD・メモリの熱対策

SSDでは、特に高速なNVMeタイプでの温度上昇が問題になりやすく、サーマルスロットリング（温度上昇による性能低下）対策としてヒートシンクが使われます。
薄型のM.2 SSD向けヒートシンクでは、高さ制限の中で放熱面積を確保する工夫が必要です。メモリ向けのヒートスプレッダも放熱部品の一種であり、熱を広げて温度上昇を抑える役割を担います。

●通信機器・小型機器の熱対策

ルーターや産業用通信機器では、ファンレス設計が求められることも多く、自然空冷を前提にしたヒートシンク設計が重要です。この場合、筐体そのものを放熱に利用する構造や、基板上の発熱部品を筐体へ熱結合する方法も採用されます。小型機器やスマホ周辺機器でも同様に、限られた空間の中で薄型・小型の放熱部品を使い分ける必要があります。

基板設計においては、用途ごとに求められる熱対策が異なるため、発熱部品から周囲環境までの熱の流れを一貫して設計することが重要です。メーカーや製品ごとの形状差だけで判断するのではなく、発熱量、搭載条件、熱抵抗、付け方を踏まえて選定することが、故障を防ぐための実務的な熱対策につながります。

CPUやGPU、SSD、メモリ、ルーターなどの熱対策では、仕組みや原理を理解したうえで、素材、形状、熱抵抗を適切に見極めることが重要です。さらに、使い方や付け方、熱伝導材の選定、気流設計まで含めて検討することで、放熱効果を安定して高めることができます。

ニッポーでは、ヒートシンクを用いた基板開発にも対応しています。基板設計や熱対策でお困りの際は、お気軽にご相談ください。
