汎用デジタルコントロール基板 Type 6420

※制御基板1対1の通信となります
※操作部レイアウトに合わせカスタム対応致します。
商品概要
Type 6420は入力11点、出力12点と幅広い用途に対応が可能なデジタルコントロール基盤です。仕様や目的に応じて細かいカスタマイズができます。
商品の使用例

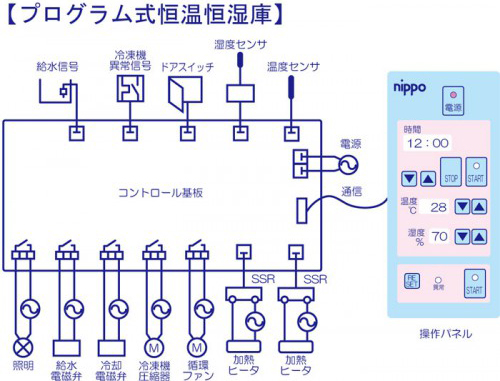

厨房向けでプログラム式恒温恒湿庫の基板に採用されています。
アプリケーション例

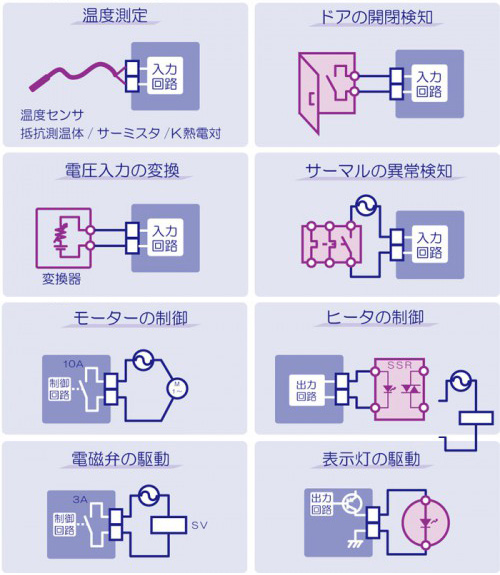

温度測定やドアの開閉検知の電圧入力の変換など、様々なアプリケーションが対応可能です。
特長
①停電検知
停電があった際は、復電時に停電前の状態で運転を継続することができます。また、停電があった事をお知らせできます。
②照明用電源
庫内照明用としてLED照明の採用が進んでいる中で、LED照明出力に対応可能です。
※DC12V電圧パルス出力を利用(最大50mA※諸条件による)
③フリー電源
AC100V~240Vに対応しているため、搭載する機器を選びません。
④時計IC搭載
厨房機器では欠かせないタイマー機能、時計機能を実現する時計ICを搭載。
⑤幅広い入出力
厨房機器でよく使われる、温度センサー入力と湿度センサー入力に対応。(他、入力11点、出力12点)
⑥通信機能搭載
同じコントロール基板間で通信をすることで、連携運転が可能。ピーク電流の抑制などに活用出来ます。※制御基板1対1の通信となります
仕様
制御基板
電源 | フリー電源AC100~240V | |
入力 | アナログ入力 | 6点 (種類:抵抗測温体(2導線式),サーミスタ,K熱電対,DC1~5V,DC0~5Vなど対応可能) |
デジタル入力 | 4点 | |
AC電圧入力 | 1点(AC電源検知) | |
出力 | リレー接点出力 | 1点(10A) |
リレー接点出力 | 6点(3A) | |
電圧パルス出力 | 2点(DC0-12V 負荷抵抗600Ω以上) | |
オープンコレクタ出力 | 3点(Max10mA) |
表示基板
数字表示器 | 1桁・2桁・3桁・4桁 各1(文字高:10mm) |
キースイッチ | 15個 |
LEDランプ | 13個 |
ブザー | 搭載 |
出力
リレー接点出力 | 7点(10A:1点 / 3A:6点) |
電圧パルス出力 | 2点(DC0 - 12V) |
オープンコレクタ出力 | 3点(最大 10mA) |
主な開発実績例
食品分野:コンベクションオーブン、冷凍・冷蔵装置、フライヤーなど
産業分野:塗装乾燥制御装置、焼却炉温度計
空調分野:温湿度コントローラ、除菌・脱臭装置
