製品情報 温度・湿度調節計

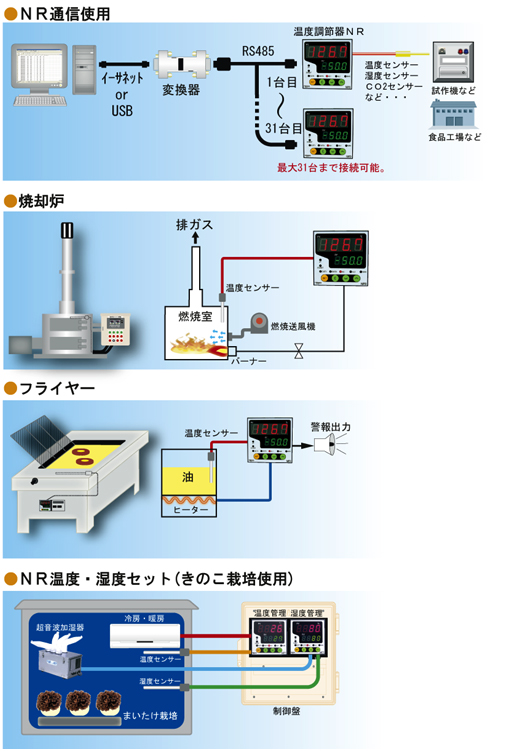

製品の使用例

製品使用例

特長

弊社のおすすめ商品のひとつNRシリーズは、大きく見やすい7SEG LEDを採用しオートチューニング/セルフチューニングつきPID制御、パラメータ切り替えによるマルチ入力、通信機能搭載と多彩な機能を備え、またサイズ4種類、色2種類などお客様に合った使い方で選べます。他に汎用基板型NRBもございます。

概要

見やすい表示
測定値(PV)赤と設定値(SV)緑の明るい4桁表示です
フリー電源
AC100~240Vで使用出来ます。
フリースパン
スケーリング機能で温度範囲を自由に設定出来ます。
マルチ入力
ソフト切り替えにより熱電対、Pt100、電流、電圧の入力が可能。
設定が簡単
4つのキーで簡単操作
小型です
48角 72角は盤内寸法76mmで制御盤サイズを小さくできます。
豊富な警報機能
独立2点温度警報の他に制御ループ断線警報
表面シートの色が選べます
制御盤の色、お好みに合わせて表面シートの色が選べます。

仕様

型式
外形寸法
NR2
48×96×100mm
NR4
48×48× 76mm
NR7
72×72× 76mm
NR9
96×96×100mm
電源電圧 AC100V~240V 50 / 60Hz
電源電圧変動範囲 電源電圧の85~110%
消費電力 約10VA(AC100V)~15VA(AC240V)
入力及び指示精度
  • 熱電対:K, J, T, E, R, S, B
  • R, S, B以外:表示値の(±0.3%又は±2℃の大きい方)±1digit以下
  • R, S:表示値の(±0.3%または±3℃の大きい方)±1digit以下
  • B:0~400℃ 表示範囲の±5%±1digit以下
上記以外
  • 表示値の(±0.3%又は±3℃の大きい方)±1digit以下(基準接点補償器の誤 差を含まず)
  • 白銀測温抵抗体:Pt100表示値の(±0.3%又は±0.8℃の大きい方)±1digit以下
  • 電圧:DC1~5V / DC0~5V電流:DC4~20mA / DC0~20mA表示範囲の±0.3%±1digit以下
主制御出力
  • リレー接点出力:AC250V 3A(抵抗負荷)
  • 電圧パルス出力:DC0 / 12V ±15%(負荷抵抗 600Ω以上)
  • 電流出力:DC4~20mA(負荷抵抗 500Ω以下)
副制御出力
  • リレー接点出力:AC250V 1A(抵抗負荷)
  • 電圧パルス出力:DC0 / 12V ±15%(負荷抵抗 600Ω以上)
警報出力 リレー接点出力:AC250V 1A(抵抗負荷)
表示方式 デジタル表示(LED) 測定値(PV):赤  設定値(SV):緑
周囲温度 使用時:-10~50℃ 保存時:-25~65℃
周囲湿度 35~85%RH以下(結露しない事)
設置環境 設置カテゴリII、汚染度2(IEC61010-1による) ウォームアップ30分以上
制御出力リレー寿命 機械的:1000万回以上 電気的:10万回以上
警報出力寿命 機械的:500万回以上 電気的:10万回以上
データバックアップ あり

外形寸法・取付寸法

外形寸法 ・ パネルカット
