汎用デジタルコントロール基板 Type 6420

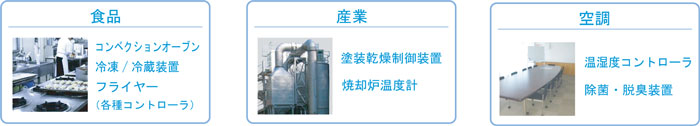

製品の使用例

T6420_1_03

特長

停電検知
停電があった際は、復電時に停電前の状態で 運転を継続することができます。 停電があった事をお知らせできます。
照明用電源
庫内照明用としてLED照明の採用が進んでい る中で、LED照明出力に対応可能。 ※DC12V電圧パルス出力を利用(最大50mA※諸条件による)
フリー電源
フリー電源(AC100V~240V)のため 搭載する機器を選びません。
時計IC搭載
厨房機器では欠かせないタイマー機能、時計機能を 実現する時計ICを搭載。
幅広い入出力
厨房機器でよく使われる、温度センサー入力 と湿度センサー入力に対応可能。 入力11点、出力12点と幅広く対応が可能。
通信機能搭載
同じコントロール基板間で通信をすることで、連携 運転が可能。ピーク電流の抑制などに活用出来ます。 (制御基板1対1の通信となります)
T6420_1_02_01

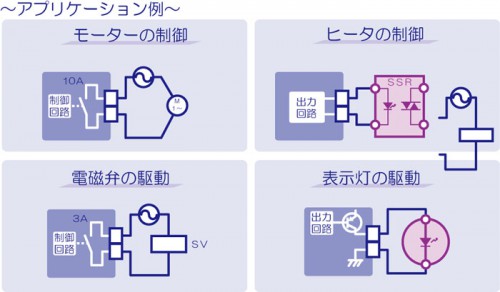

【出力】
  • リレー接点出力:7点(10A:1点 / 3A:6点)
  • 電圧パルス出力:2点(DC 0 - 12V)
  • オープンコレクタ出力:3点(最大 10mA)
T6420_1_02_02

仕様

制御基板
電源 フリー電源AC100~240V
入力 アナログ入力 6点 (種類:抵抗測温体(2導線式)、サーミスタ、K熱電対、DC1~5V、DC0~5Vなど対応可能)
デジタル入力 4点
AC電圧入力 1点(AC電源検知)
出力 リレー接点出力 1点(10A)
リレー接点出力 6点(3A)
電圧パルス出力 2点(DC0-12V 負荷抵抗600Ω以上)
オープンコレクタ出力 3点(Max10mA)
表示基板
  • 数字表示器 1桁・2桁・3桁・4桁 各1(文字高:10mm)
  • キースイッチ 15個
  • LEDランプ 13個
  • ブザー搭載
※操作部レイアウトに合わせカスタム対応致します。
