製品情報 農業用制御機器

こんな事にお困りのあなたへ

    ハイブリッド暖房の省エネ運転をやってみたのに・・・
  • 設定温度に差をつけているが、「温度センサの誤差」「応答の違い」があり、ヒートポンプの優先運転がうまくいかない。
  • 加温器が稼働すると、ヒートポンプは暖房能力を抑えてしまい、加温器の稼働が多くなる。
  • 厳寒期にヒートポンプの能力が低下すると、加温器がメイン暖房になり、ヒートポンプの能力をいかせていない。
  • ヒートポンプが優先運転するよう、天気予報や外気温をみながら、頻繁に設定温度を調整し使っている。

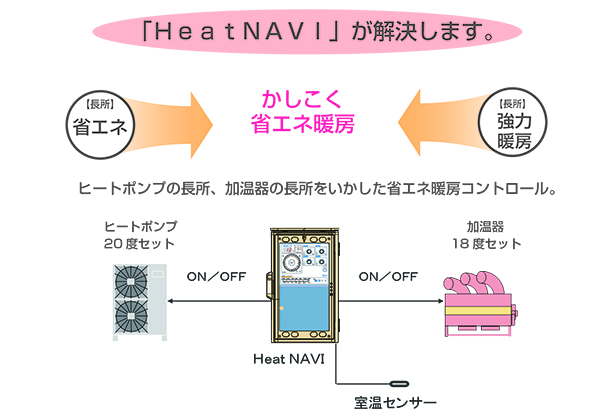

ヒートポンプの長所と加温器の長所を生かした省エネ暖房コントローラー
Heat NAVI_1

Heat NANIは、1つのセンサで「加温器」「ヒートポンプ」をコントロールするので、適時適切なタイミングで各々をON/OFF制御ができます。

製品の使用例

設置例
HPヒートナビ2(設置)

特長

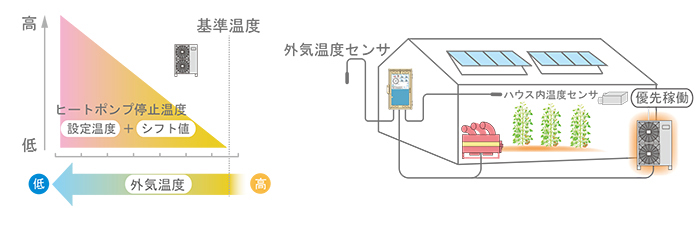

①外気温度の状況によりヒートポンプの設定を自動シフト

外気温が低くなるとヒートポンプの暖房能力は下がりはじめます。
ヒートポンプは外気温が低下してくると、ヒートポンプの停止温度を自動でシフト。
ヒートポンプの優先運転によりハウス内を暖房し、加温器の稼働を抑えます。

仕様1.2

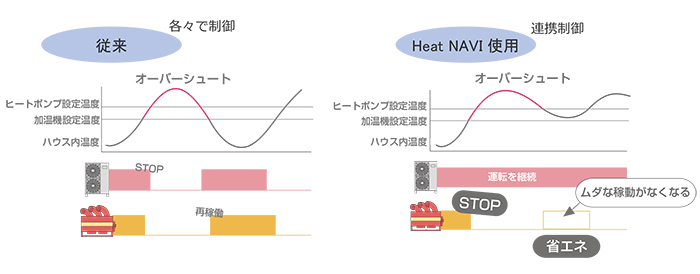

②ヒートポンプ遅延コントロールにより加温器稼働を抑制

全ての暖房が停止すると、温度が下がり過ぎる場合があります。
ヒートナビは、加温器の停止後すぐにヒートポンプを停止せず、温度変化を見ながら最適なタイミングで停止させます。温度の変動を抑え、ムダな加温器の稼働を無くします。


仕様1.2

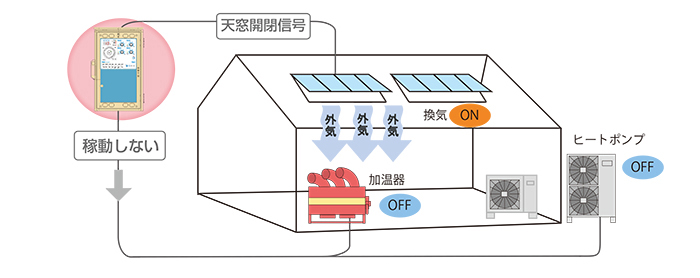

③天窓や換気扇の作動を検知すると暖房運転を抑制

日射によりハウス内の温度が上昇すると換気扇や天窓が作動し、ハウス内の温度が暖房の設定温度より下がる場合があります。 ヒートナビは外部機器の作動信号を検知することで、暖房運転を抑制し、ムダ暖房を無くします。

仕様1.2

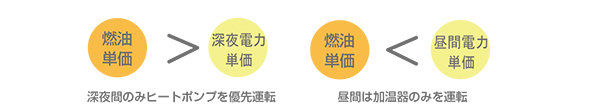

④エネルギー単価の状況に合わせ運転方法を切替え


燃油、電力単価の変動や契約電力の状況により、加温器を優先運転した方が良い場合があります。電力単価の高い日中はヒートポンプを使わないなど、状況に合わせた運転方法を設定することができます。

仕様1.2


その他の機能

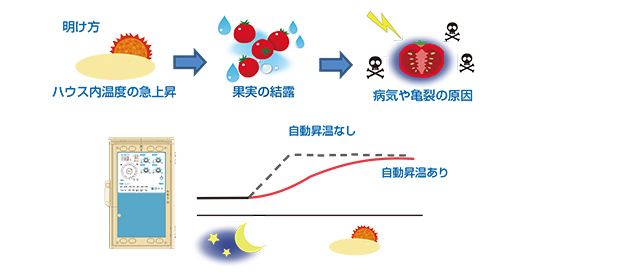

◆果実の結露を防ぐ自動昇温機能
早朝より徐々に温度を上げることで、果実の結露を防ぎます。

ヒートナビ5

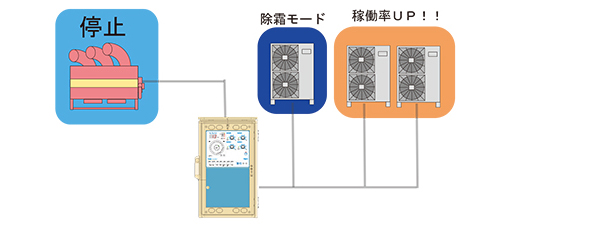

◆除霜を検知。ヒートポンプ優先稼働機能
除霜信号を検知するとヒートポンプの設定温度を自動でシフト。
ヒートポンプの稼働率を上げ、加温器稼働を抑えます。
(※ヒートポンプの機種によりオプション部品が必要)


ヒートナビ5

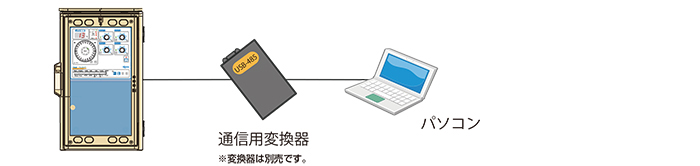

◆パソコンで測定データの記録ができます。

ヒートナビ5

概要

ヒートナビは加温器とヒートポンプを1つのセンサで制御し、ハイブリッド暖房のバラバラ運転を解消します。ヒートポンプの優先運転により燃油使用量を抑え、暖房経費の削減に貢献します。

仕様

品名 ハイブリッド制御盤 Heat NAVI
形式 VC-100
電源電圧 AC200V 50/60Hz(AC100V仕様:受注生産対応)
制御方式 2位置制御
温度設定方法 24時間4段設定 ツマミボリュームによる設定
温度センサ サーミスタセンサ(ハウス内用/外気用 各40m)
温度表示範囲 -15.0~55.0℃
温度測定精度 ±1℃以内(0~40℃・それ以外は±2℃以内・センサ誤差含まず)
温度設定範囲 0.0~50.0℃(最小目盛り0.5℃)
動作感度 0.2~5.0℃(分解能0.1℃)
使用周囲条件 0~50℃ 85%RH以下
制御容量 加温器3点→3A AC250V(抵抗負荷)

ヒートポンプ2点→3A AC250V(抵抗負荷)
又はDC24V 10mA(内部サービス電源の接続による)

送風機3点→3A AC250V(抵抗負荷)
外部信号入力 無電圧接点入力(DC24V 10mAを開閉できること)
換気扇監視/除霜監視/デマンド監視をソフトで切替え
警報 温度下限警報 温度上昇警報 任意設定
警報設定範囲 0.0~50.0℃(分解能0.1℃)
警報出力容量 7A AC250V(抵抗負荷)
通信機能 絶縁型 RS-485通信
取付け方法 壁掛け式
質量 約8kg
納入範囲 コントローラ本体(1台)、温度センサ(2本)、日よけカバー(2セット)、結束バンド(4本)、取扱説明書(1部)

外形寸法・取付寸法

ヒートナビ7

導入事例~お客様の声~

佐賀県 みかん生産者 大場さん
