製品情報 農業用制御機器

こんな事にお困りのあなたへ

CO₂を施用しているのに光合成がうまくいかない…という方!
気孔が閉じていては炭酸ガスを吸収できません。
気孔を開けば通常の約2倍炭酸ガスを吸収するようになります。

製品の使用例

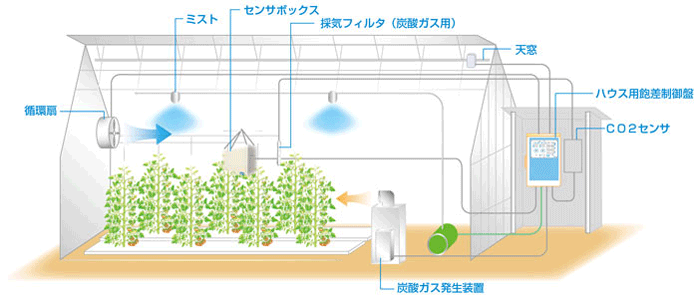

ミスト式飽差制御システムの例

housa_B_09

 自動補正

天気の悪い日は、噴霧したミストが葉を濡らし、病気の原因になります。
ハウス内の温度により飽差を自動補正し、過剰な噴霧を抑えます。

特長

飽差で気孔をコントロール 炭酸ガス吸収を促進

植物が光合成する為には根から水・養分を吸い上げ、気孔から蒸散と炭酸ガスの吸収をする必要があります。飽差プラスは「飽差」と「炭酸ガス濃度」の統合制御により、蒸散と炭酸ガス吸収を促進します。

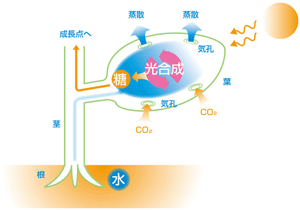

飽差とは…housa_B_01
飽和水蒸気量と絶対湿度の差。 あとどれだけ水蒸気を含むことができるかを示した値。 数値が大きい程乾燥していることを示す。

植物の蒸散に適した飽差 3〜6g/m3
  • 気孔が開き蒸散が活発になり、水・養分が運ばれます。
  • 炭酸ガスの施用により開いた気孔から効率よく吸収され、光合成が促進されます。

飽差が6g/m3以上〔乾燥〕
植物は自らの乾燥を防ぐため気孔を閉じて蒸散をしない。

飽差が3g/m3以下〔湿り過ぎ〕
植物が気孔を開いても、空気が湿っているため蒸散をしない。

正確測定

◆直射日光をカット、正しく気温・湿度を測定
作物にとって重要な環境制御をするためには、正確に気温・湿度を測ることが重要です。
木製センサボックスは直射日光の影響を抑え、正確に測定します。


【木製センサボックス】
直射日光・輻射熱をカット。
防カビ・防腐加工を施し長くお使い頂けます。

  • 乾温球式センサ
  • 湿球用水入れタンク
  • 強制通風用ファン

キャプチャ

housa_tokucho1

直射日光下に設置された温度センサは、太陽からの熱線や地面からの輻射熱の
影響を受け、誤差を生じる場合があります。(当社調べ)

モニタ

◆パソコンと接続しデータ監視・収集
パソコンと接続することで、データの監視・収集ができます。
伝送出力(4-20mA)を1点内蔵し、簡単にロガーへ接続し収集ができます。


housa_tokucho2

統合制御

◆飽差+炭酸ガス、ダブルで光合成を促進
気孔が閉じていては炭酸ガス施用をしても吸収されません。
飽差と炭酸ガス濃度の統合制御により効率的に光合成を促進します。
※ 炭酸ガスセンサは別売。


housa_tokucho3

概要

施設園芸ハウス内の飽差、CO₂濃度、温度を制御する装置です。
(接続するのはミスト用動噴、CO₂発生装置、加温機、循環扇、天窓または換気扇)

仕様

センサ サーミスタ乾温球方式
表示 温度表示範囲 -9〜+60℃
湿度表示範囲 40〜99%RH
飽差表示範囲 0.0〜25g/㎥
設定 飽差設定範囲 0.0〜20g/㎥〔0.1g/㎥刻み〕
CO₂濃度設定範囲 0〜10000ppm〔10ppm刻み〕
入力 天窓入力 DC12V 5mAを開閉するスイッチ
CO₂センサ入力 4-20mA/1-5V(スケーリング可)
出力 飽差出力 無電圧1a接点 3A AC250V(抵抗負荷)
ミスト出力 無電圧1a接点 3A AC250V(抵抗負荷)
循環扇出力 無電圧1a接点 3A AC250V(抵抗負荷)
除湿出力 無電圧1a接点 5A AC250V(抵抗負荷)
換気出力 無電圧1a接点 3A AC250V(抵抗負荷)
CO₂出力 無電圧1a接点 3A AC250V(抵抗負荷)
暖房出力 無電圧1a接点 3A AC250V(抵抗負荷)
送風出力 無電圧1a接点 3A AC250V(抵抗負荷)
伝送出力 DC4-20mA(抵抗負荷250Ω以下)※2点

外形寸法・取付寸法

外形寸法

housa_A_02

取付寸法

housa_A_03 housa_A_04
